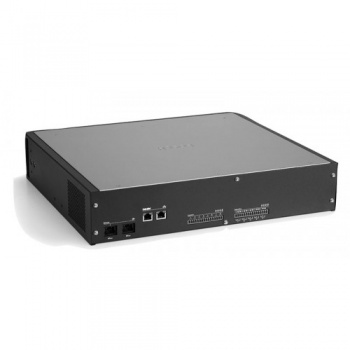

Сетевой интерфейс OMNEO для распределения некомпрессированного цифрового аудиосигнала в реальном времени по IP-сетям PRS-4OMI4

• 4 аудио входа и 4 аудио выхода OMNEO
• обеспечивает двойное резервное подключение к сети OMNEO/Dante
• обеспечивает двойное резервное подключение к сети Praesideo
• 8 контролируемых управляющих входов и 5 управляющих выходов
• позволяет подключать наушники и индикатор уровня для мониторинга

Интерфейс PRS-4OMI4 OMNEO – является альтернативой существующему интерфейсу Cobranet LBB4404/00. Интерфейс PRS-4OMI4 имеет такие же функциональные возможности и особенности, что и интерфейс LBB4404/00, но подключается к сетям с протоколами OMNEO или Dante вместо сети CobraNet.

Применение PRS-4OMI4:

• объединение нескольких подсистем Praesideo (альтернатива CobraNet);
• объединение системы Praesideo и сторонних систем, использующих Dante;
• аудио вход для потока BGM от музыкального сервера (с применением Dante Virtual Soundcard);
• использование микрофона, подключенного к ПК, для Praesideo PC Call Station, вместо стандартной вызывной станции Praesideo без IP интерфейса (с применением Dante Virtual Soundcard).

Интерфейс PRS-4OMI4 используется в системах Dicentis (DCN Multimedia) с версией программного обеспечения SW 1.5. Системы, работающие на более ранних версиях программного обеспечения, требуют обновления до версии 1.5 перед подключением PRS-4OMI4.

Протокол OMNEO

OMNEO от компании Bosch — это сетевой протокол для распределения некомпрессированного цифрового аудиосигнала в реальном времени по IP-сетям промышленного стандарта и управления звуком в таких сетях.

Технология медиа-транспорта OMNEO — Dante™ компании Audinate, высокопроизводительная система, обеспечивающая маршрутизируемую передачу мультимедиа на основе стандартов по IP-сетям.
Технология управления системой OMNEO — Open Control Architecture (OCA, открытая архитектура управления). OCA — это открытый общедоступный стандарт управления и мониторинга профессиональных медиасетей.

Аудиоканалы OMNEO или Dante™ могут быть настроены как входы в систему Praesideo и распределены (постоянно или условно) в любые зоны или на любые аудиовыходы. Условия маршрутизации настраиваются при помощи программного обеспечения конфигурации.

Объявления и фоновая музыка могут направлены на каналы OMNEO или Dante™. Цифровые аудиоданные непосредственно преобразуются из аудиосистемы в OMNEO без дополнительной обработки, за исключением преобразования частоты дискретизации. Входы и выходы управления обеспечивают дополнительное согласование. Оборудование может быть размещено отдельно на поверхности стола или установлено в 19-дюймовую стойку.

Функции и подключение

Интерфейс Praesideo OMNEO может одновременно соединять до четырех цифровых аудиоканалов сети OMNEO с аудиосистемой и до четырех аудиоканалов аудиосистемы с сетью OMNEO. Это включает в себя преобразование используемой сетью Praesideo частоты дискретизации 44,1 кГц в частоту 48 кГц, используемую сетью OMNEO и наоборот, а также сохранение уровней громкости. Интерфейс может также распределять аудиоканалы между самим собой и другими интерфейсами OMNEO, в той же или другой аудиосети или направлять их на устройства Dante™ сторонних производителей. Через интерфейс направляются только аудиоканалы, а не управляющие данные. Это означает, что если устройства используются для связи нескольких систем, главный компьютер должен всегда обращаться к сетевым контроллерам Praesideo через их открытые интерфейсы для получения управляющих данных.

Восемь входов управления свободно программируются на выполнение системных действий, этим входам могут быть назначены приоритеты. Пять управляющих выходов свободно программируются на сообщения о повреждениях и действия по вызову. Входы управления могут быть запрограммированы на режим без фиксации или режим переключения при помощи конфигурационного программного обеспечения. Каждый управляющий вход может контролировать подключенный кабель на предмет обрыва или короткого замыкания.

Дисплей (2 строки по 16 символов) и поворотно-нажимная кнопка позволяют получать информацию о локальном состоянии. Когда режим мониторинга активен, на дисплее отображается показание VU-индикатора. Аудиосигнал может контролироваться при помощи наушников.

Интерфейс поддерживает подключение с резервированием как в аудиосистеме, так и в сети OMNEO. Он получает питание от сетевого контроллера через сетевой кабель. Устройство осуществляет самоконтроль и постоянно сообщает о своем состоянии сетевому контроллеру.

Элементы управления и индикаторы

• ЖК-дисплей емкостью 2 строки по 16 символов для отображения состояния
• Поворотно-нажимная кнопка для управления меню и громкостью наушников

Подключения

• Два разъема оптической сети
• Два разъема RJ45 Ethernet для подключения к сети OMNEO
• Восемь входов управления для активации аудиовходов и аудиовыходов
• Пять выходов управления для индикации состояния используемых каналов
• Один стереовыход с 3,5-миллиметровым разъемом для подключения наушников

Состав:

• Центральное оборудование Dicentis (DCN multimedia)
• Настольные пульты Dicentis (DCN multimedia)
• Установочное оборудование Dicentis (DCN multimedia)
• Программное обеспечение Dicentis (DCN multimedia)
• О системе Dicentis (DCN multimedia)

Характеристики

• Влажность 15...90%
• Входы управления 8х Съемные винтовые клеммы Замыкающий контакт (с контролем)
• Выходы управления 5х Съемные винтовые клеммы
• Задержка <1 мс
• Масса 6 кг
• Мощность 10 Вт (DC)
• Наименование PRS-4OMI4
• Передача аудио Ethernet (100/1000Base-T); 24‑бит
• Питание 24 - 48 VDC
• Рабочая температура -5...+55 °С
• Размеры (В x Ш х Г) При настольном использовании, с ножками: 92 x 440 x 400 мм При использовании в стойке 19", с кронштейнами: 88 x 483 x 400 мм
• Частота дискретизации 48 КГц
