Аудио процессор и блок питания DCNM-APS2

   Bosch DCNM-APS2  обеспечивает управление и распределение звуковых сигналов системы, включая подавление акустической обратной связи, эхоподавление и эквалайзер, подачу питания на мультимедийные устройства конференц-системы DCN multimedia. Встроенный Ethernet коммутатор объединяет все устройства в системе вместе в сети, и поддерживает сквозное подключение с экономически эффективной функцией резервирования кабеля. Аудиопереключатель подачи питания не имеет элементов управления на панели и может работать полностью дистанционно.


• Автоматическая настройка сети
• Полная совместимость со стандартами Ethernet (IEEE802.3) и OMNEO
• Поддержка сквозного подключения благодаря использованию резервируемых кабельных соединений
• Подавление акустической обратной связи, подавление эха и эквалайзер
• Экономичный перевод в режим ожидания

   Звуковой процессор Bosch DCNM-APS2 обеспечивает направление, управление и обработку аудиосигналов и подает питание на мультимедийные устройства. Он содержит интеллектуальный адаптивный подавитель акустической обратной связи, эхоподавитель и два 5‑полосных параметрических эквалайзера для обеспечения оптимальной разборчивости речи. Кроме того, есть два аудиовхода для вставки внешних аналоговых аудиосигналов в систему, и также поддерживается настройка mix‑minus для подключения мультимедийной системы DCN к оборудованию (видео) конференц-связи. Эти два аудиовыхода используются для настройки mix‑minus и подключения к внешней системе усиления звука. Встроенный коммутатор Ethernet соединяет все устройства в системе в единую сеть и поддерживает сквозное подключение, которое позволяет подключить одно мультимедийное устройство к другому и даже последнему в цепи мультимедийному устройству для создания резервируемых кабельных соединений.

Звуковой процессор не имеет никаких элементов пользовательского управления и оснащен функцией полного дистанционного управления.

Функции и подключение

Элементы управления и индикаторы

• Выключатель питания на задней стороне для включения выключателя звука.
• Выключатель заземления (Ground-lift).
• Светодиодный индикатор на передней панели может гореть зеленым светом (питание вкл.), желтым светом (режим ожидания) и может мигать (нет связи с системой).
• Светодиодный индикатор на задней панели может гореть зеленым светом (включение питания на каждом из запитанных разъемов) и красным светом (индикация перегрузки на каждом запитанном разъеме).
• Светодиодный индикатор Ethernet желтого и янтарного цвета для каждого разъема.
• Разъемы с автономным питанием; короткое замыкание на одном разъеме не влияет на остальные разъемы.
• Поддержка горячего подключения.

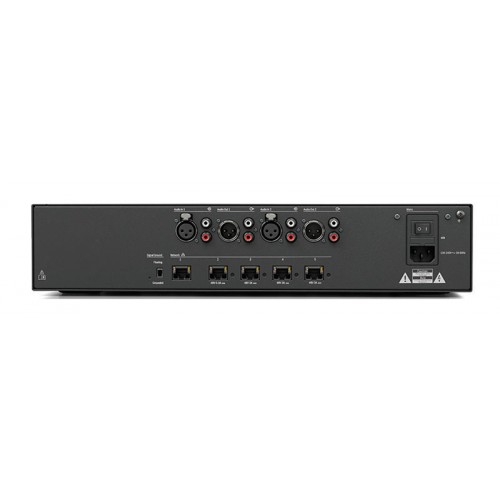

Подключения

• Два симметричных линейных аудиовхода с 3-контактными разъемами XLR с гальванической развязкой
• Четыре несимметричных линейных аудиовходов RCA
• Два симметричных линейных аудиовыхода с 3-контактными разъемами XLR с гальванической развязкой
• Четыре несимметричных линейных аудиовыходов RCA
• Вход источника питания от сети с автоматическим отслеживанием диапазона.
• 1 разъем Ethernet без питания, совместимый с RJ45.
• 3 разъема Ethernet с питанием большой мощности (144 Вт), совместимые с RJ45.
• 1 разъем Ethernet с питанием малой мощности (15 Вт), совместимый с RJ45

Состав :

• Центральное оборудование Dicentis (DCN multimedia)
• Настольные пульты Dicentis (DCN multimedia)
• Установочное оборудование Dicentis (DCN multimedia)
• Программное обеспечение Dicentis (DCN multimedia)
• О системе Dicentis (DCN multimedia)

Характеристики

1. Аудиовходы Номинальный уровень сигнала на входе XLR: -18 дБВ (+6 дБ/ -18 дБ); Максимальный уровень сигнала на входе XLR: +18 дБВ; Номинальный уровень сигнала на входе типа «тюльпан»: -30 дБВ (+6 дБ/ -18 дБ); Максимальный уровень сигнала на входе типа «тюльпан»: +6 дБВ.
2. Аудиовыходы Номинальный уровень сигнала на выходе XLR: -18 дБВ (+8 дБ/ -24 дБ); Максимальный уровень сигнала на выходе XLR: +20 дБВ; Номинальный уровень сигнала на выходе типа «тюльпан»: -30 дБВ (+8 дБ/ -24 дБ); Максимальный уровень сигнала на выходе типа «тюльпан»: +8 дБВ.
3. Динамический диапазон > 95 дБ
4. КНИ при номинальном уровне входного сигнала < 0,1%
5. Масса 7,62 кг
6. Наименование DCNM-APS2
7. Напряжение питания 100–240 В перем. тока, 50–60 Гц
8. Относительная влажность < 96 %, > 5 %
9. Отношение сигнал-шум > 95 дБ
10. Питание системы DCNM 48 В пост. тока
11. Потребляемая мощность 530 Вт
12. Рабочая температура От 0 ºC до +45 ºC
13. Размеры (В x Ш х Г) при настольном использовании, с ножками: 92 x 440 x 400 мм; при использовании в 19-дюймовой стойке, с креплением: 88 x 483 x 400 мм; перед креплением: 40 мм; за креплением: 360 мм.
14. Совокупная мощность источника питания 3x 144 Вт + 15 Вт
15. Цвет Черный транспортный RAL 9017; Жемчужная светло-серая RAL 9022.
16. Частотная характеристика 30 Гц - 20 кГц
