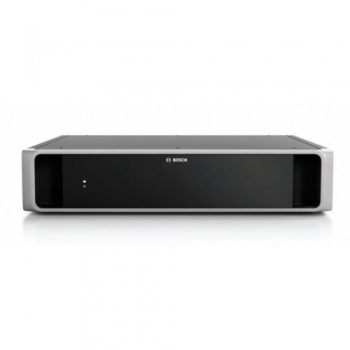

Блок питания DCNM-PS2

   Bosch DCNM-PS2 - предназначен для обеспечения питанием устройств конференц-системы Dicentis. Встроенный Ethernet коммутатор объединяет все устройства системы в сети, и поддерживает сквозное подключение с резервированием кабеля. Свитчер/блок питания не имеет элементов управления на корпусе и может работать полностью дистанционно.

Выпущен на замену устройству DCNM-PS.

• Автоматическая настройка сети
• Полная совместимость со стандартами Ethernet (IEEE802.3) и OMNEO
• Поддержка сквозного подключения благодаря использованию резервных кабельных соединений
• Экономичный перевод в режим ожидания

Блок питания используется в сочетании с аудиопроцессором DCNM-APS2 для обеспечения сети Dicentis дополнительной мощностью. Встроенный коммутатор Ethernet соединяет все устройства в сети.

Функции и подключение
Элементы управления и индикаторы

• Выключатель питания на задней панели для подачи питания на блок питания.
• Светодиодный индикатор на передней панели может гореть зеленым светом (питание вкл.), желтым светом (режим ожидания) и может мигать (нет связи с системой).
• Светодиодный индикатор на задней панели может гореть зеленым светом (включение питания на каждом из запитанных разъемов) и красным светом (индикация перегрузки на каждом запитанном разъеме).
• Светодиодный индикатор Ethernet желтого и янтарного цвета для каждого разъема.
• Разъемы с автономным питанием; короткое замыкание на одном разъеме не влияет на остальные разъемы.
• Поддержка горячего подключения.

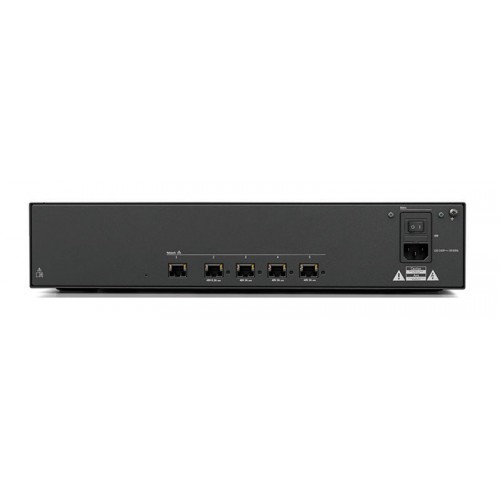

Подключения

• Вход источника питания от сети с автоматическим отслеживанием диапазона.
• 1 разъем Ethernet без питания, совместимый с RJ45.
• 3 разъема Ethernet с питанием большой мощности (144 Вт), совместимые с RJ45.
• 1 разъем Ethernet с питанием малой мощности (15 Вт), совместимый с RJ45.

Состав:

• Центральное оборудование Dicentis (DCN multimedia)
• Настольные пульты Dicentis (DCN multimedia)
• Установочное оборудование Dicentis (DCN multimedia)
• Программное обеспечение Dicentis (DCN multimedia)
• О системе Dicentis (DCN multimedia)

Характеристики

1. Масса 7,4 кг
2. Наименование DCNM-PS2
3. Напряжение питания 100–240 В перем. тока, 50–60 Гц
4. Относительная влажность < 96 %, > 5 %
5. Питание системы DCNM 48 В пост. тока
6. Потребляемая мощность 530 Вт
7. Рабочая температура От 0 ºC до +45 ºC
8. Размеры (В x Ш х Г) при настольном использовании: 92 x 440 x 400 мм при установке в 19" стойку: 88 x 483 x 400 мм
9. Совокупная мощность источника питания 3x 144 Вт + 15 Вт
10. Установка На столе или в 19" стойку
11. Цвет Черный RAL 9017; Жемчужный светло-серый RAL 9022
