ПРИБОР ДЛЯ ДЕМОНСТРАЦИИ ЦИКЛОВ ТЕПЛОВОГО ДВИГАТЕЛЯ PASCO

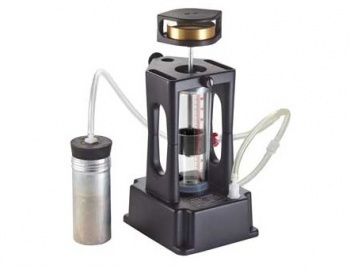

Прибор для демонстрации циклов теплового двигателя PASCO – доступный универсальный аппарат для количественных экспериментов с использованием закона идеального газа и для изучения рабочего теплового двигателя. Имеет поршень и цилиндр, у которых почти отсутствует трение в системе. Графитовый поршень диаметром 32,5 мм плотно прилегает к высокоточному цилиндру Pyrex®, так что система производит движение 10 см почти без трения и с минимальными утечками.

Измерьте фактическую эффективность реального теплового двигателя и приведите в жизнь концепцию диаграмм P-V.

Прибор для демонстрации циклов теплового двигателя PASCO извлекает тепло из большого резервуара с горячей водой и работает для того, чтобы поднять груз.
График в реальном времени: цикл теплового двигателя прослеживается на графике давления и объема, когда двигатель проходит через каждую часть своего цикла, заканчивая цикл, когда отработанное тепло отводится в резервуар с ледяной водой.
Эффективность теплового двигателя: учащиеся сравнивают площадь внутри цикла P-V с фактической работой по подъему веса и видят, насколько эффективность этого теплового двигателя сравнивается с теоретическим максимумом.

Стандартные области применения:

Исследуйте принцип Паскаля
Продемонстрируйте цикл теплового двигателя в режиме реального времени
Эксперимент на закон Чарльза
Эксперимент по комбинированному газу (Гей-Люссак)
Эксперимент с тепловым двигателем –поднимателем груза
Принцип Паскаля (с использованием теплового двигателя с малым поршнем)

Особенности:

· Воздушная камера - погрузите в горячую или холодную воду. Все необходимые трубки в комплекте

· Порты быстрого подключения - два порта подключаются к трубе воздушной камеры или к датчику низкого давления

· Графитовый поршень с ультранизким коэффициентом трения

· Миллиметрическая шкала - измеряет смещение поршня

· Запорный винт - защищает поршень в любом положении для фиксации объема

· Платформа для груза - добавьте груз для проведения рабочих экспериментов

· Цилиндр Pyrex с точным отверстием - внутри защитного пластикового экрана

· Двухпортовые запорные клапаны

· Подъёмный кронштейн для установки двигателя на штанге

В комплекте:

· Тепловой двигатель

· Воздушная камера

· Пластиковые трубы с легко застегивающимися защелками

Работа с тепловым двигателем:

Когда воздушную камеру перемещают из холодной ванны в горячую ванну, поршень перемещается вверх и поднимает вес 200 грамм. Когда камера возвращается в холодную ванну, внешний воздух поступает в камеру через односторонний впускной клапан. Повторение цикла приводит к тому, что вес продолжает расти.

Закон идеального газа:

Положите тепловой двигатель на бок, чтобы вес поршня стал незначительным. Погрузите воздушную камеру в холодную ванну и дайте ей прийти в равновесие. Быстро переместите камеру в горячую ванну и следите за тем, чтобы поршень двигался вверх по цилиндру. Датчик давления показывает, что давление остается постоянным при увеличении объема.

Для работы требуются:

· Цифровой датчик вращения PASCO

· Цифровой датчик абсолютного давления Двойной PASCO
