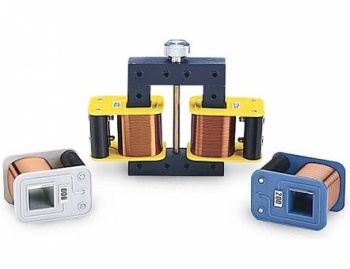

КОМПЛЕКТ КАТУШЕК С СЕРДЕЧНИКОМ PASCO

Комплект катушек с сердечником PASCO с ламинированными железными сердечники помогают дать эффективный старт в изучении электромагнитной теории. Приобретаются отдельно или в комплекте. Катушки имеют цветовое кодирование, и каждая катушка помечена числом оборотов и направлением обмотки. Используются для изучения:

· Электромагнетизм: покажите, как можно увеличить магнитное поле, увеличив ток, добавив железный сердечник или используя катушку с большим количеством оборотов.

· Индукция: Пропустите магнит через катушку и определите возникающую электродвижущую силу (ЭДС) с помощью гальванометра. Покажите, как ЭДС зависит от количества витков в катушке и от относительной скорости вращения магнита и катушки.

· Трансформаторы: установите катушки на U или E-образные железные сердечники, чтобы продемонстрировать теорию взаимной индуктивности и трансформатора. Затем подключите нагрузку, чтобы исследовать передачу мощности. Изучите базовую теорию о трансформаторах с источником питания переменного тока и вольтметром. Для более глубокого изучения требуется функциональный генератор большей мощности (модель PI-8127 или PI-9598) и осциллограф.

Как и для любого трансформатора с использованием отдельных катушек (катушек, которые не коаксиально намотаны на одном и том же сердечнике), индуктивная связь между катушками составляет всего около 10%. Следовательно, коэффициенты трансформации напряжения пропорционально ниже идеальных значений, основанных на количестве витков на катушку. С соблюдением этого ограничения эффективные количественные исследования могут проводиться с использованием комплекта катушек с сердечником PASCO.

В комплекте:

· Катушка (200 оборотов) (SF-8609)

· Катушка (400 оборотов) (SF-8610)

· Катушка (800 оборотов) (SF-8611)
