КОМПЛЕКТ ДЛЯ ПРОВЕДЕНИЯ ЭКСПЕРИМЕНТОВ ПО ТЕМЕ "МАГНИТНОЕ ПОЛЕ КОЛЬЦЕВЫХ ТОКОВ" PASCO

В этом эксперименте, разработанном для использования с программным обеспечением PASCO Capstone, определяется зависимость силы магнитного поля токопроводящих катушек от расстояния между ними и сравнивается с теоретической кривой. Кроме того, рассматривается влияние изменения положения катушек относительно друг друга на форму магнитного поля между катушками Гельмгольца.

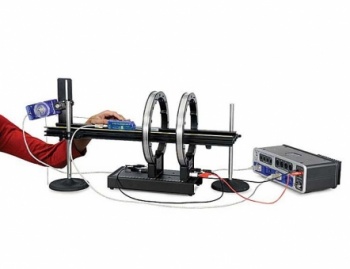

Магнитные поля катушек размещены в противоположном направлении от датчика магнитного поля, который перемещают вдоль трека. Его положение фиксируется благодаря нити с закреплённым грузом, которая прикреплена к датчику магнитного поля и проходит через блок датчика вращения.

Особенно интересно сравнить поле катушек Гельмгольца, возникающее при размещении катушек на треке на эталонном расстоянии, равному радиусу катушки, с полем, которое возникает, если расстояние между катушками больше или меньше радиуса.

Магнитное поле внутри соленоида можно изучать, как в радиальном, так и в осевом направлениях.

Используя формулы в PASCO Capstone, теоретическое уравнение для магнитного поля можно построить на одном графике.

На втором изображении показана напряженность магнитного поля вдоль оси катушек Гельмгольца для трех различных положений катушек. Зеленые данные для катушек с эталонным расположением (радиус катушки), красные данные для катушек слишком близко расположенных друг к другу, а синие данные для слишком сильно удалённых друг от друга катушек. Зеленая кривая представляет собой измеренное магнитное поле в зависимости от расстояния вдоль перпендикулярной оси одиночной катушки. Красная теоретическая кривая строится по уравнению.

В комплекте:

· Основание катушки Гельмгольца

· Катушка электромагнита (500 витков) – 2 шт.

· Крепление для динамического трека

· Малое круглое основание (комплект из 2 шт.)

· Стержень для трехточечного основания PASCO, 25 см – 2 шт.

· Аксессуары: Скамья оптическая PASCO (60 см)

· Крепление на стержень для оптической скамьи (комплект из 2 шт.)

· Цифровой датчик вращения PASCO

· Цифровой датчик магнитного поля 2-осный PASCO

· Набор проводов (5 шт., красный цвет)

· Набор проводов (5 шт., чёрный цвет)

· Первичная и вторичная катушки с сердечником PASCO

· Набор подвесных грузов PASCO

Артикул производителя EX-5540A.
