Вершиной развития досок стали электронные интерактивные доски. Интерактивная доска для школы выглядит как обычная маркерная, но подключается к компьютеру с помощью проводов (USB-кабель или кабель последовательного порта) или с помощью беспроводной связи на частоте 2.4 ГГц или Bluetooth. На компьютер устанавливается специальное программное обеспечение, благодаря которому интерактивная доска превращается в полноценное устройство ввода данных. Теперь все, что будет написано или нарисовано на поверхности интерактивной школьной доски, будет отображаться на экране компьютера. А изображение с экрана компьютера с помощью подключенного проектора будет проецироваться на ее поверхность. Полученная интерактивная система предоставляет пользователям неограниченные возможности при демонстрации презентаций и проведении уроков, тренингов, обучающих семинаров. Использование школьной интерактивной доски на уроке дает учителю множество преимуществ, позволяющих сделать занятия эффективнее и интереснее для учеников.
Возможности интерактивной доски

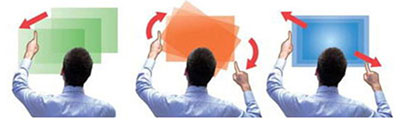

Все, что пишется на электронной интерактивной доске, мгновенно появляется на экране персонального компьютера. Текст заметок может вводиться как через виртуальную клавиатуру, так и просто может быть написан от руки. Возможности интерактивных досок зачастую зависят от программного обеспечения, которое на них установлено. Программное обеспечение большинства досок делает возможным распознавание рукописного текста. Записанная информация хранится в электронном виде и может быть распечатана на обычном принтере. Надписи и рисунки на электронной интерактивной доске могут оформляться цветными маркерами, и при наличии цветного принтера копии тоже будут цветными. Использование цвета позволяет выделить информацию и значительно увеличить эффективность ее восприятия.
Достоинство электронных интерактивных досок - возможность анимации: просмотр сделанных рисунков, запись лекций в реальном времени. Интерактивная доска - это великолепное средство для мозгового штурма. Все записанные на ней в ходе обсуждения идеи надежно хранятся в компьютере и могут быть последовательно восстановлены.
Программное обеспечение, поставляемое вместе с электронными интерактивными досками, позволяет значительно увеличить перечень функций интерактивной доски. Используя специализированные программы можно расширить географию аудитории и проводить обучающие семинары одновременно в нескольких городах страны, используя онлайн-передачу данных. Слушатели таких семинаров могут читать информацию со своих мониторов или проецировать ее на большой экран для коллективного обсуждения.

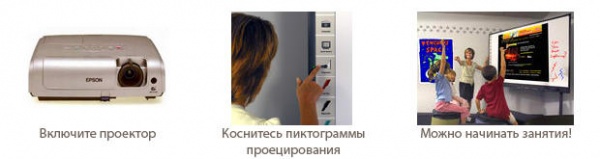

Интерактивные доски для школы позволяют сочетать все преимущества классической презентации с возможностями высоких технологий. Проектор, подключенный к электронной интерактивной доске, позволяет работать в мультимедийной среде, сочетая классический тип презентации с демонстрацией информации из интернета, с видеомагнитофона, с компьютера, DVD-дисков, флэш-памяти или с видеокамеры. Уроки, проводимые с использованием интерактивных досок, становятся интереснее и насыщеннее, повышается уровень усвоения материала. Специальный планшет даст возможность учителю сохранить мобильность во время проведения урока и более плотно взаимодействовать с классом, управляя уроком на расстоянии. Специализированное программное обеспечение предоставляет учителям широкий набор инструментов и шаблонов для создания интерактивных уроков. Все это делает интерактивные доски все более востребованными в школах.
В настоящее время существует множество видов интерактивных электронных досок разных производителей, созданных на основе различных технологий. Не всегда есть возможность тщательно изучать все описания интерактивных досок, представленных на российском рынке. Эта статья поможет разобраться в богатом ассортименте, оценить возможности интерактивных досок разных производителей и сделать правильный выбор.
Виды интерактивных досок.
По типу расположения проектора по отношению к поверхности доски интерактивные доски бывают прямой и обратной проекции.

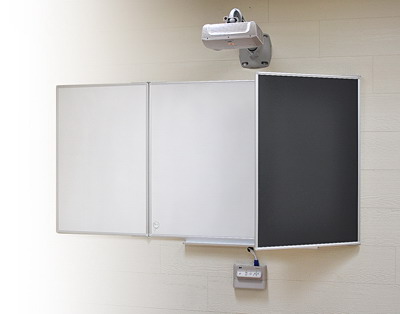

При работе с интерактивными досками прямой проекции проектор устанавливается перед электронной доской. Чтобы тени, блики и световые пятна не искажали и не перекрывали изображение, с такими досками рекомендуется использовать короткофокусные и ультракороткофокусные проекторы, которые могут располагаться в непосредственной близости от доски. Наиболее удобной является установка проектора с помощью настенного крепления. При такой установке луч проектора не слепит пользователя, работающего с проецируемыми изображениями, а сам пользователь не может стать помехой на пути луча.
Для работы с интерактивной доской обратной проекции проектор располагают позади доски, так что появление тени от пользователя на проецируемом изображении исключается, а свет от проектора не мешает при работе с изображением. Недостатком таких систем является их громоздкость, большая цена и неудобство монтажа. Систему с электронной доской обратной проекции невозможно закрепить на стене, как систему с интерактивной доской прямой проекции.
Существуют активные и пассивные интерактивные доски.
Активная электронная доска - это доска, которую необходимо подключить к источнику питания и к компьютеру с помощью проводов. В ее поверхность вмонтированы датчики, которые определяют положение стилуса при работе. Стилус также может быть активным (снабжен вмонтированным датчиком и посылает сигнал при использовании) или пассивным (прерывает сигнал, производимый доской).
Пассивная электронная доска, в отличие от активной, не содержит в своей поверхности никаких датчиков. Все технологии распознавания сосредоточены непосредственно в стилусе. На пассивной интерактивной доске можно работать без подключения доски проводами к розетке, компьютеру или проектору. Это особенно удобно при использовании интерактивных досок в школе. При установке такой доски не надо учитывать расположение электрических розеток и прокладывать кабели через весь класс. Ее можно беспрепятственно перемещать из одного кабинета в другой. К тому же такая доска абсолютно безопасна: возможность поражения электрическим током исключена.
Технологии, используемые в активных электронных интерактивных досках, т.е. досках с подключением.
Сенсорная резистивная электронная интерактивная доска состоит из двух слоев тончайших проводников, которые реагируют на прикосновение к поверхности экрана. Такие доски хорошо подходят для школ: они надежны и не требуют каких-либо специальных приспособлений, которые могут потеряться или сломаться. У них есть еще одно важное достоинство - на них можно писать не только маркером, но и просто пальцем. Это дает существенное преимущество при использовании таких досок в начальной школе и в коррекционных школах, поскольку рисование пальцами вызывает интерес у детей и одновременно развивает мелкую моторику. Сенсорная технология не требует применения специальных маркеров, не вырабатывает никаких излучений при работе и не подвержена внешним помехам. Недостатком этой технологии является небольшая задержка реакции матрицы при быстром перемещении маркера или заменяющего его предмета.
На российском рынке хорошо зарекомендовали себя сенсорные доски Smart, PolyVision TS, Panasonic.
Сенсорная технология реализована в сенсорных интерактивных досках компании Polyvision - Polyvision Webster и Walk-and-Talk, выпускающей две серии таких досок: TS/TSL и WT/WTL. Интерактивные доски этих серий отличает высокая точность (8000 х 8000 точек) и высокая скорость отображения действий, выполняемых маркером или пальцем. Русифицированное ПО совместимо с ПК, работающими под различными версиями Microsoft Windows, и с ПК Apple Macintosh. Писать на электронных интерактивных досках можно обычными маркерами с сухим стирателем. Пальцы работают в качестве компьютерной мыши.
Важной характеристикой досок TSL и WTL является реализованная в них функция автоматической калибровки LightningT. Если в процессе работы (или во время перерыва) доску случайно заденут, то достаточно просто нажать кнопку на пульте и калибровка будет проведена автоматически. Преподаватель может не прерываться на выполнение этого действия.
Отличительной особенностью электронных интерактивных досок серии WT/WTL является наличие пульта дистанционного управления Walk-and-Talk. Благодаря включению всех необходимых функций управления доской в удобный и компактный пульт ДУ, преподаватель может не только объяснять материал, стоя у доски, но и свободно передвигаться по всему классу, помогая по необходимости индивидуально кому-то из учащихся и не теряя при этом возможности управления электронной доской.
В настоящее время эти электронные интерактивные доски позиционируются для небольших корпоративных учебных аудиторий, а также для начальных классов и коррекционных школ.
Электромагнитная технология основана на передаче электронных сигналов с пишущего устройства, которым может быть либо специальный электронный карандаш, либо вложенные в электронные держатели маркеры. К достоинствам этой технологии следует отнести возможность создания твердой и прочной поверхности. К недостаткам - работу под воздействием электромагнитного излучения и необходимость использования специального маркера.
Электромагнитная технология реализована в электромагнитных досках компании Sahara. Модель Sahara Communicator 77 специально разработана для использования в аудиториях институтов и в классах общеобразовательных школ. Роль компьютерной мыши выполняет специальный мультимедийный маркер. Использование электромагнитной технологии позволяет работать с досками с высокой точностью (1000 линий на дюйм) и с высокой скоростью.
Электромагнитные доски Sahara Communicator 77 отличаются уникальным антибликовым, матовым, светло-серым покрытием, которое повышает контрастность изображения и снижает утомляемость глаз при длительной работе, что делает их идеальными для использования в школах. Защитный слой предохраняет электронную интерактивную доску от царапин и повреждений и гарантирует надежную работу на протяжении долгого времени. Даже частичное повреждение активной поверхности не нарушит работоспособность доски.
Ультразвуковая и инфракрасная технологии основаны на фиксации разности распространения звуковых и световых волн.
Интерактивная электронная доска на основе инфракрасной технологии (технологии инфракрасного сканирования) представляет собой большой интерактивный дисплей, на котором можно работать как специальным стилусом, так и просто пальцем. Инфракрасные датчики выступают в качестве приемника и передатчика сигнала, в результате чего на поверхности интерактивной доски образуется невидимая горизонтально-вертикальная сетка. При прикосновении электронным стилусом или любым другим предметом к поверхности такой доски инфракрасный луч из LED-источника блокируется, и приемник не получает сигнал. Таким образом, определяются координаты точки и передаются на компьютер для дальнейшей обработки.
Интерактивная доска на основе ультразвуковой технологии комплектуется парными ультразвуковыми передатчиками и приемниками сигнала. При касании стилусом или пальцем поверхности электронной доски ультразвуковые волны подавляются, и происходит фиксация положения маркера.
Чаще всего эти две технологии комбинируются, и для определения положения маркера используются и инфракрасные, и ультразвуковые датчики. Недостаток этих технологий состоит в том, что датчики могут реагировать на постороннее излучение. Иногда вместо датчиков используются инфракрасные лазеры, считывающие с высокой точностью текущее положение маркера.
Ультразвуковая технология реализована в интерактивных электронных досках Panasonic Elite Panaboard. Несмотря на возможность сенсорного управления легким прикосновением пальца, пластиковое покрытие поверхности интерактивной доски Elite Panaboard UB-T880W очень прочное, устойчивое к царапинам и другим повреждениям, надежное и долговечное. Для одновременной работы нескольких пользователей на доске не обязательно использовать специальные маркеры - интерактивная доска UB-T880W распознает несколько касаний пальцем одновременно. Более того, при работе с сенсорной интерактивной доской Elite Panaboard UB-T880W можно использовать специальные комбинации касаний для управления изображением на экране.
Технологии, используемые в пассивных электронных интерактивных досках, т.е. досках без подключения.
Новейшие современные высокотехнологичные разработки позволили отказаться от проводов и создать пассивную электронную интерактивную доску на основе микроточечной технологи.
Суть микроточечной технологии заключается в том, что на поверхность доски наносятся незаметные глазу точки. В стилус встроена миникамера, которая определяет координаты точек касания и передает данные в компьютер с помощью встроенного Bluetouth-передатчика. При таком способе передачи данных доска не требует питания и ее не надо подключать к принимающему устройству.
Микроточечная технология реализована в досках SteelCase PolyVision eno и ABC Board.
Интерактивная доска Polivision eno - первая в мире доска, которая не требует подключения к сети 220V и поэтому не требует проводов. Новинка впервые была представлена на выставке BETT-2009 в Лондоне в январе 2009 года. Polivision eno - первая интерактивная доска, которая может использоваться как обычная белая маркерная доска с магнитной поверхностью: на ней можно писать разноцветными фломастерами, стирать, прикреплять магнитами наглядные материалы, а при необходимости превращать в большой интерактивный экран.
Интерактивная доска ABC Board - первая российская интерактивная доска, созданная в компании "Делайт 2000" в соответствии с нуждами российских школ и с учетом требований отечественных стандартов.
При размещении досок SteelCase Polivision eno и ABC Board не надо учитывать расположение электрических розеток и прокладывать кабели через весь класс - установка займет не более получаса. Отсутствие кабелей для установки доски в помещении экономит денежные вложения в дорогостоящие работы по проводке и обеспечивает полную свободу перемещения по кабинету преподавателю и учащимся. Металлокерамические доски SteelCase Polivision eno и ABC Board снабжены специальным антивандальным покрытием. Кроме того, эти доски выпускаются с разными рабочими меловыми и маркерными поверхностями (меловыми, маркерными), что позволяет находить оптимальное решение для любых классов.
Прочная, антивандальная, экологически чистая, металлокерамическая поверхность доски Polivision eno с бессрочной гарантией имеет серебряный сертификат Cradle-to-Cradle, что подтверждает научно основанный процесс контроля, проверки и оптимизации использования материалов при производстве PolyVision eno. Как любая классическая белая доска, SteelCase PolyVision eno может просто крепиться к стене или устанавливаться на мобильную стойку.
Металлокерамическая поверхность интерактивной доски ABC Board изготовлена в Бельгии из экологически чистых материалов. Она не боится огня и легко очищается от любых загрязнений с помощью обычной воды. Поверхность доски не подвержена коррозии, устойчива к действию агрессивных химических веществ, не реагирует на изменение параметров окружающей среды (температуру, влажность).
Вес интерактивной доски ABC Board значительно уменьшен по сравнению с зарубежными аналогами благодаря использованию более легких и прочных материалов для стоек, рамы и креплений. Это позволило уменьшить нагрузку на стену, к которой будет крепиться доска, облегчить и удешевить ее транспортировку.
